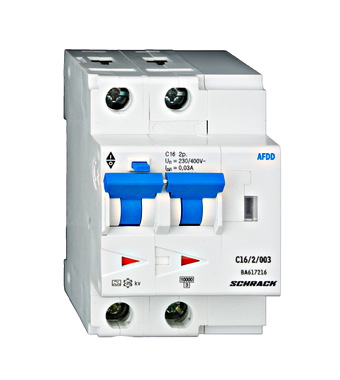

Устройство обнаружения дуговых замыканий AFDD серии LISA от компании Schrack
Информация компании Schrack
• Устройство обнаружения дуговых замыканий (AFDD)
• Обнаруживает дуговые замыкания в цепи и отключает ее
• Используется в устройстве вместе с автоматическим выключателем дифференциального тока, не зависящего от напряжения в сети
• Индикатор положения контакта
• Двойная клемма в верхней и нижней части с направляющей для безопасного клеммного соединения
Здравствуйте! |
Назначение
Устройство AFDD обнаруживает высокочастотные составляющие в электрической цепи, которые сопровождают возникновение дуги и активирует отключение.
При наличии разрыва между L и N (нейтралью), минипрерыватель, автоматический выключатель дифференциального тока и устройство обнаружения дуговых замыканий могут распознать разрыв и отключить электрическую цепь.
При наличии целого ряда разрывов (дуга), ни устройство защитного отключения, ни минипрерыватель, ни автоматический выключатель дифференциального тока не могут выполнить автоматическое отключение. Только устройство обнаружения дуговых замыканий может распознать разрыв и отключить цепь.
При наличии разрыва между L и PE (защитное заземление), устройство защитного отключения, автоматический выключатель дифференциального тока и устройство обнаружения дуговых замыканий могут распознать разрыв и отключить электрическую цепь.
Преимущества
Преимущества данного выключателя обуславливают его исключительное применение в:
• Зданиях со сложной системой эвакуации — детские сады, больницы или интернаты для престарелых
• В зданиях с повышенной степенью риска воспламенения — фермы или столярные мастерские
• В зданиях из дерева или экологических материалов или в легковесных конструкция с конструкциями перекрытия
• Исторических зданиях, музеях и библиотеках
Скачать каталог: ссылка
